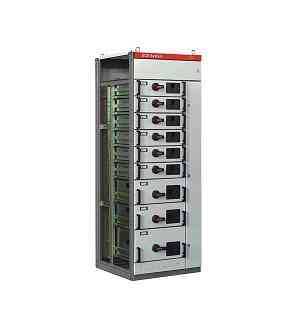

一、概述 GCS改进型是在标准型基础上改进研制的产品。适用于发电、输电、配电、电能转换和电能消耗设备的控制。 二、结构说明 GCS柜体基本结构由KS型材（也可采用KB型材）组装而成，各功能室相互隔离，其隔离室分为功能单元室、母线室和电缆室，各室的作用相对独立。垂直通道及一二次接插件均改为GCK柜的形式，水平母线放置柜顶，顶盖可开启，采用后出线或侧出线方式均可。在保持原有工作性能及外观的同时，实现安全可靠，安装、检测、维修便捷并降低生产成本。柜体防护等级IP3X-4X。 三、抽屉类型 GCS抽屉层高的模数为80mm时分为160/2、160、240、320、400、480等模数单元尺寸系列，抽屉安装单元有效高度1760mm。抽屉层高的模数为200mm时分别为200/2、200、400、600等模数单元尺寸系列，抽屉安装单元有效高度1800mm。单元回路额定电流600A及以下其中½单元抽屉*大电流可达到100A。相同功能单元的抽屉具有良好的互换性，各种抽屉单元设有机械联锁装置。
