赫姆赫兹无线Profibus / MPI / PPI转以太网网关700-882-MPI21

深圳市中宇德控自动化工程有限公司
主营：西门子PLC，伦茨（Lenze）变频器，霍尼韦尔控制元件，赫姆赫兹（Helmholz）全系列产品。
地址：深圳市福田区红荔西路*一世界广场B座18F
上班时间：周一至周五 上午9:00-下午18:00
赫姆赫兹（Helmholz）主营产品：
 S7-300系列全兼容I/O模板。
S7-300系列兼容模块、存储卡
PROFIBUS总线通讯、工业以太网网关
CAN总线连接S7-300通讯模块

通过无线局域网（WLAN）或以太网对S7系列PLC进行编程配置、数据采集和监控。

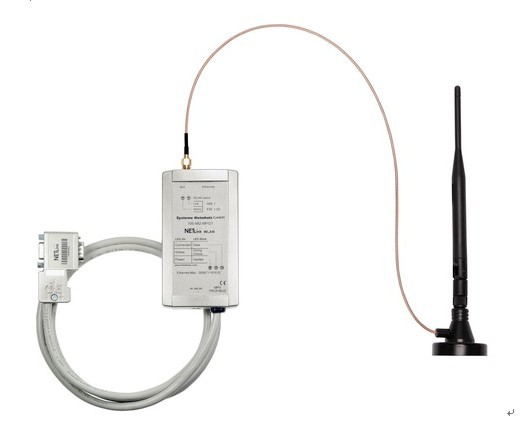

赫姆赫兹无线Profibus / MPI / PPI转以太网网关700-882-MPI21是专为S7-200、S7-300、S7-400系列PLC设计的无线局域网（WLAN）或以太网转MPI/PPI/Profibus总线网关，通过无线局域网或以太网对S7系列PLC进行编程配置、数据采集和监控。其设备上附带PG接口的总线插头直接插到CPU的MPI、PPI或Profibus插口上，用于对S7系列PLC的编程配置、数据采集和监控。设备所提供的驱动程序会自动嵌入SIMATIC工程工具。

赫姆赫兹无线Profibus / MPI / PPI转以太网网关700-882-MPI21通过Web界面的简单配置，使用ISO TCP（RFC1006）协议信号传输，将无线以太网网关用于连接PPI、MPI、Ptofibus总线网络和TCP网络间的通讯，并允许以12Mbps的传输速率连接*多32个MPI或Profibus在系统中同时使用。并支持所有的无线安全模式，如：WEP、WPA和WPA2。
其它功能还包括：DHCP、TCP/IP的安全接入功能和使用新的配置工具“NETLink WebService”创建自定义的监控界面。附带的SHTools工具软件用来对设备进行配置和诊断，通过下载*新版本的SHTools可随时对设备进行更新。

赫姆赫兹无线Profibus / MPI / PPI转以太网网关700-882-MPI21特点：
  支持所有常用S7技术工程工具
  MPI/PPI/Profibus上自动波特率从9.6Kbps到12Mbps
  WLAN接口（标准802.11b/g）速率高达54Mbps
  针对S7-200、S7-300、S7-400的应用
  无线接口速率高达54Mbps
  支持下列无线安全模式：WEP、WPA、WPA2
  16个TCP连接和32个MPI连接同时工作
  通过Web界面进行简单配置并有清楚的诊断页面
  具有为确保TCP/IP访问的安全功能
  可在浏览器窗口进行变量监控
  使用HTML和NETLink WebService进行可视化
  RJ45插座用于连接TCP电缆
  MPI/Profibus电隔离

产品描述 产品型号
NETLink® WLAN 无线网关 700-882-MPI21
DIN导轨支架（长型） 700-751-HSH10
外接电源插头（可选） 700-751-SNT01




技术参数
 尺寸   （D×W×H 毫米） 130×68×30 mm
重量 约 280 克
电源 电压 DC 24 V  ±25%
消耗电流                   *大 200 mA
通讯接口
典型 10 Base-T
100 Base-TX
连接器 RJ45
传输速率 10 / 100 Mbps 自动检测
WLAN规格
典型
IEEE 802.11b；802。11g
频率范围 2.412 – 2.484 GHz
输出功率 14 dBm + 1.5 dBm / -1.0 dBm
数据速率 54 Mbps
安全模式 WEP，WPA，WPA2
MPI / PPI / Profibus
典型
RS485 隔离
传输速率                   *大 12 Mbps 自动检测
连接器
  SUB-D型
9针 带PG接口
协议 FDL协议框架 RFC 1006
环境温度 0℃…60℃
防护等级 IP 20
