赫姆赫兹PN/CAN总线网关700-670-PNC01

主营：西门子PLC，伦茨（Lenze）变频器，霍尼韦尔控制元件，赫姆赫兹（Helmholz）全系列产品。
赫姆赫兹（Helmholz）主营产品：
S7-300系列全兼容I/O模板。
S7-300系列兼容模块、存储卡
PROFIBUS总线通讯、工业以太网网关
CAN总线连接S7-300通讯模块

德国Helmholz公司制造的赫姆赫兹PN/CAN总线网关700-670-PNC01，可以连接CANopen设备到PROFINET总线网络。相比于DP/CAN耦合器有更为强大的功能，是一款专业为S7-1500、S7-1200、S7-300开发的CAN通讯设备。

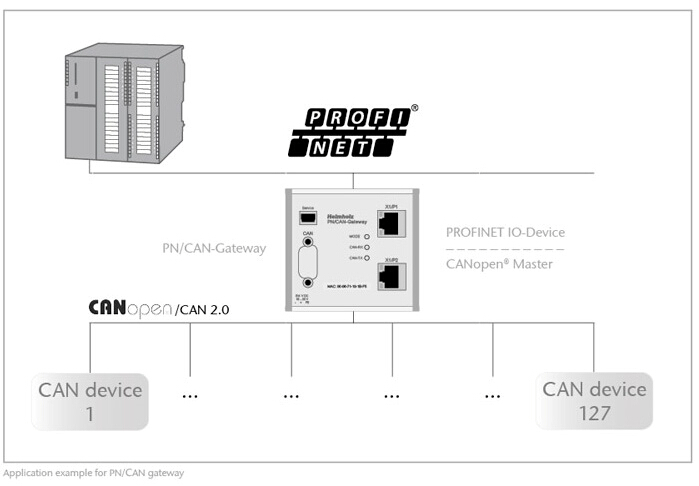

赫姆赫兹PN/CAN总线网关700-670-PNC01把CANopen设备连接到profinet网络中，同时又是一个完整的CANopen主站。作为一个主站，PN/CAN网关支持网关的网络管理功能，SYNE同步报文功能，以及监控节点保护和监测参与设备心跳功能。
在PROFINET网络一侧，赫姆赫兹PN/CAN总线网关700-670-PNC01是一个支持高达100Mbps全双工速率的PROFINET I/O设备，在CAN总线一侧，同时支持1Mbps通讯速率。
CANopen网络节点IO数据（PDOS）能够在PROFINET网络中自由配置，能够清楚的显示，并可以在PLC中直接处理。
PN/CAN网关在硬件配置中集成GSDML文件，即可对其进行完全配置。在用来编程时，无需要它软件工具修改参数或在程序中调用功能块。
对CANopen网络中参与设备节点，可以配置SDO报文的参数，对应急事件信息管理也是可行的。

特点：
?PROFINET I/O设备符合现场总线IEC 61158-6-10标准
??集成2个RJ45交换机端口
??全双工100Mbps通讯速率
??PROFINET符合Class B级
??介质冗余协议（MRP）
??可连接多达127个CANopen参与设备（节点）
??高达1Mbps的CAN总线通讯速率
??通过GSDML文件方便配置，无需处理块或参数化软件
??CANopen主站以及正在开发的CAN layer 2层协议
??每CANopen从站多达16 PDO数据交换
??SDO通讯、紧急信息、设备心跳监测和节点保护
??全面的诊断功能
??3个双色指示灯
??USB接口可在线诊断及固件更新
??DIN导轨安装

产品描述?产品型号
PN/CAN 网关? PROFINET/CANopen?
（供货附带GSDML文件CD及手册）?700-670-PNC01

技术参数：
型号?700-670-PNC01
PROFINET界面
- 协议 ?PROFINET I/O符合IEC 61158-6-10
- 传输速率?100 Mbps全双工
- 输入/输出映像大小?1440字节
- 连接?2 x RJ45 集成交换机
- 特点?介质冗余协议（MRP），自动寻址/拓扑
检测（LLDP, DCP），诊断报警
CAN界面
- 类型?ISO/DIN 11898-2高速CAN物理层
- 连接?9针D-sub公头连接器
- 协议?CANopen?主站 符合DSP301 V4.2
- 波特率?50, 100, 125, 250, 500, 800, 1000 kbps
USB界面
- 协议?全速USB 2.0 device
- 连接?Mini-USB
- USB电隔离?有，绝缘1.5 kV
供电电压?DC 24 V , 18~28 V DC
供电电流?*大250 mA
外形尺寸?35 mm x 83 mm x 72 mm
重量?160 g
认证?CE
防护等级?IP20
工作温度?0 °C 到 60 °C
储运温度?-20 °C 到 80 °C
